【新手裝修攻略】7個小眉角，第一次看室內設計平面配置圖就上手！
▲從平面圖即能見微知著，精準掌握未來生活景況。（圖片提供／崢嶸設計有限公司）
在室內設計裝修過程中，平面設計圖是設計師與業主間的溝通橋樑，設計師將未來家的雛型藍圖構築於紙面上，包括材質、動線、家具配置、尺寸、門窗位置，都能透過平面圖鉅細靡遺的傳達出來，因此看懂設計圖絕對能幫助你更容易與設計師溝通，讓彼此雙方都能建立互信的基礎上，一起為家圓夢。但購屋新手通常無法立刻看懂設計圖上到底藏著哪些重要眉角，也不知道要從哪裡開始看比較好，此時，建議可從方位、格局、梁柱位置、樓層戶數、電梯數目等項目著手，若完全不懂，可以閱讀以下小編幫大家彙整的資訊，輕鬆看懂設計圖。
文章目錄
平面圖的重要性？
每個人對家都有自己的期待與憧憬，但如何將抽象的思維精確表達出來，這就是平面設計圖的存在必要了！平面設計圖能完整傳達風格理念，空間佈局，更是施工進度、完工驗收的重要依據。完整將屋內所有的物件平面化，由上往下垂直投影於水平圖紙上，一般來說，設計師會在現場勘景後提供屋主一份裝修前的現況圖，並與業主討論溝通後再提交重新規劃後的平面配置圖，而這也是將來驗收時的憑證。

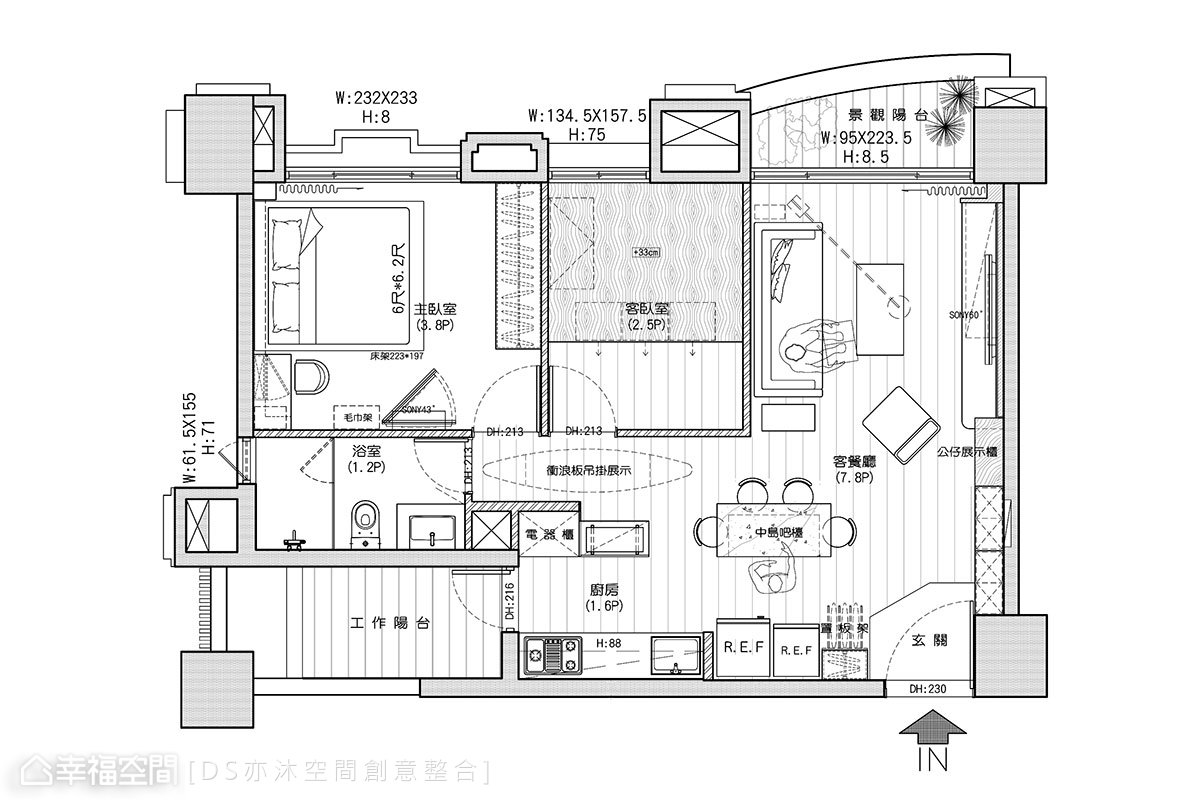

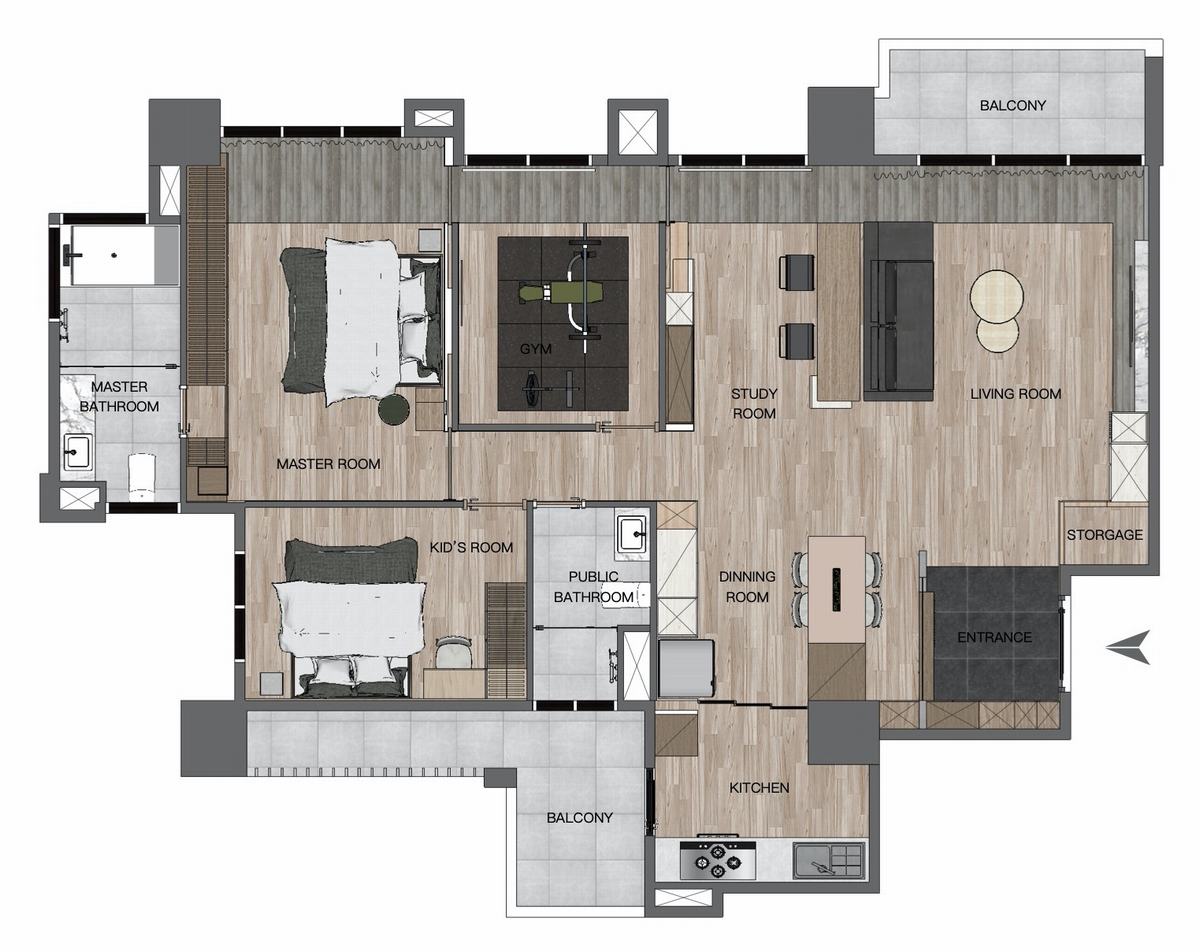

▲空間布局、動線配置與尺度關係等等，都能通過平面圖全盤理解。（圖片提供／DS亦沐空間創意整合）
延伸閱讀：裝修新手免慌張！裝修前的必知10件事
基本圖面有幾種？
在拿到平面圖時，通常也會伴隨著各種圖面，依據施作的範圍與程度，可能少者不足10張，多者甚至會超過30張，到底這些圖面是什麼？各自的重點又是什麼？以下5種即是基本常見的圖面。
1.平面圖
最常見的平面圖，可想像是從天花板「俯視」角度，看出住宅完整的空間格局、動線以及物件配置。從平面圖上看櫃子設計，主要只能確認數量、位置及相對大小，無法確實得知櫃子的長寬高，還有材質、造型、櫃內分層及抽屜等細部規劃，因此應進一步提供立面圖、內部詳圖與剖面圖。

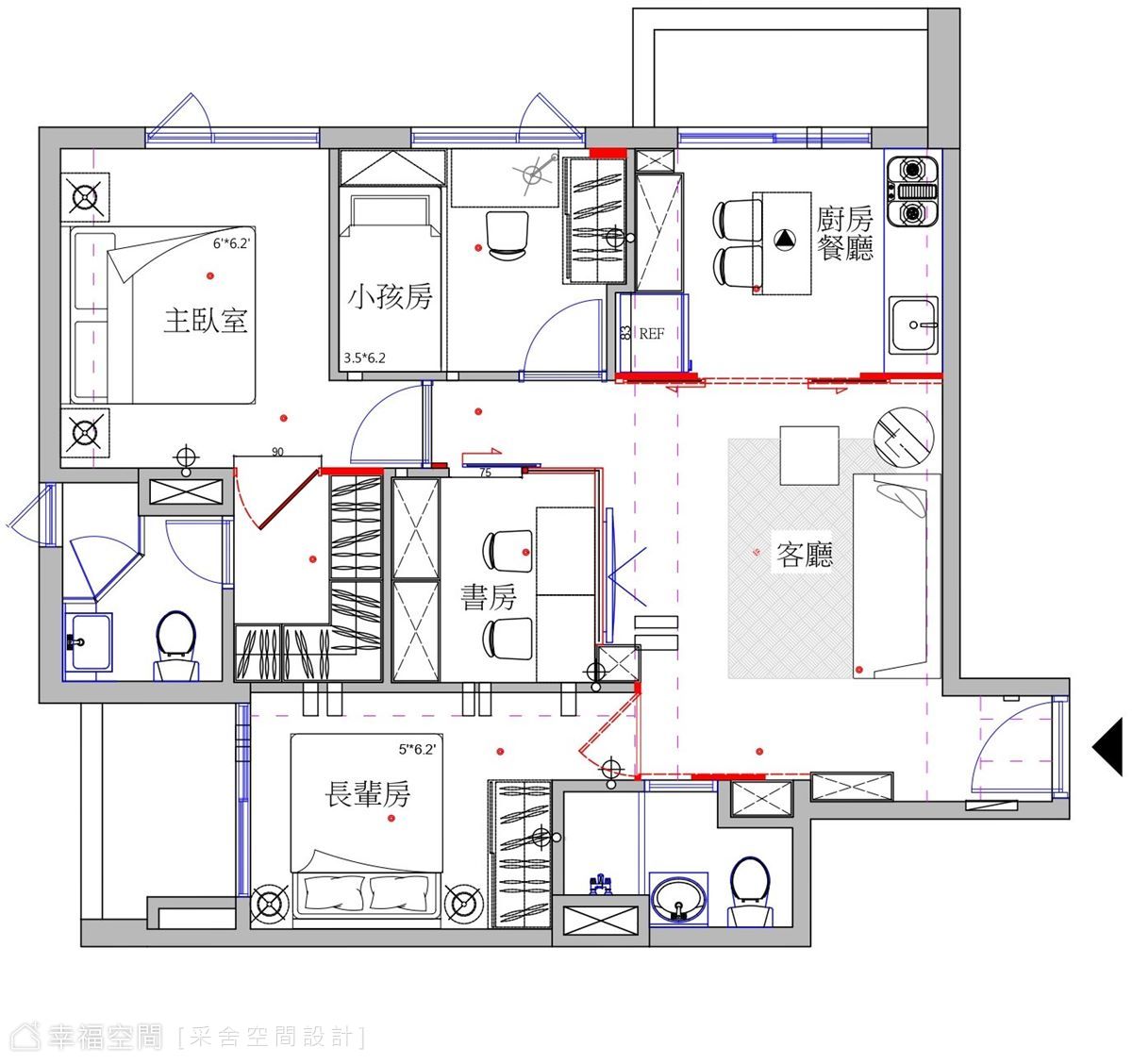

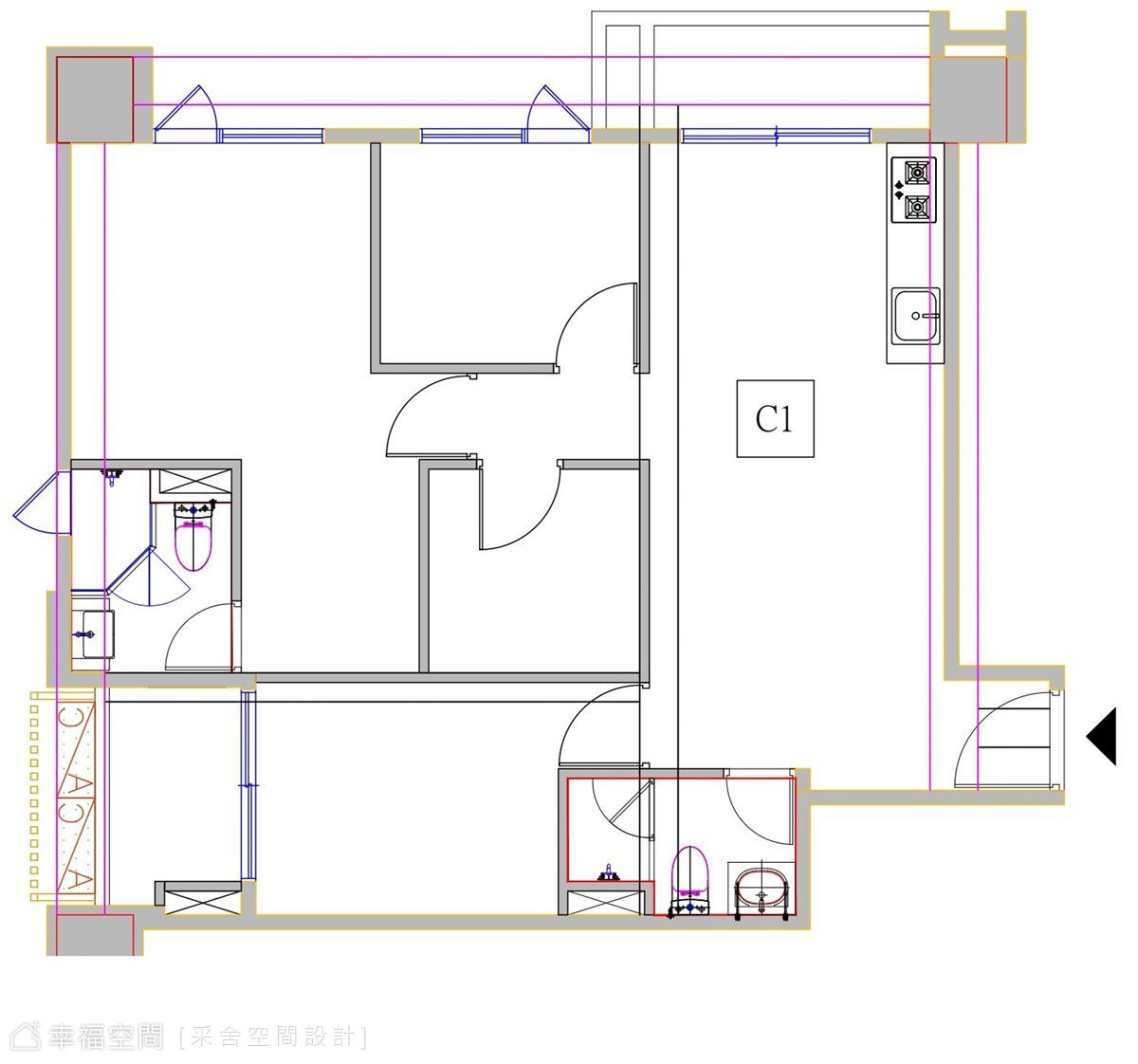

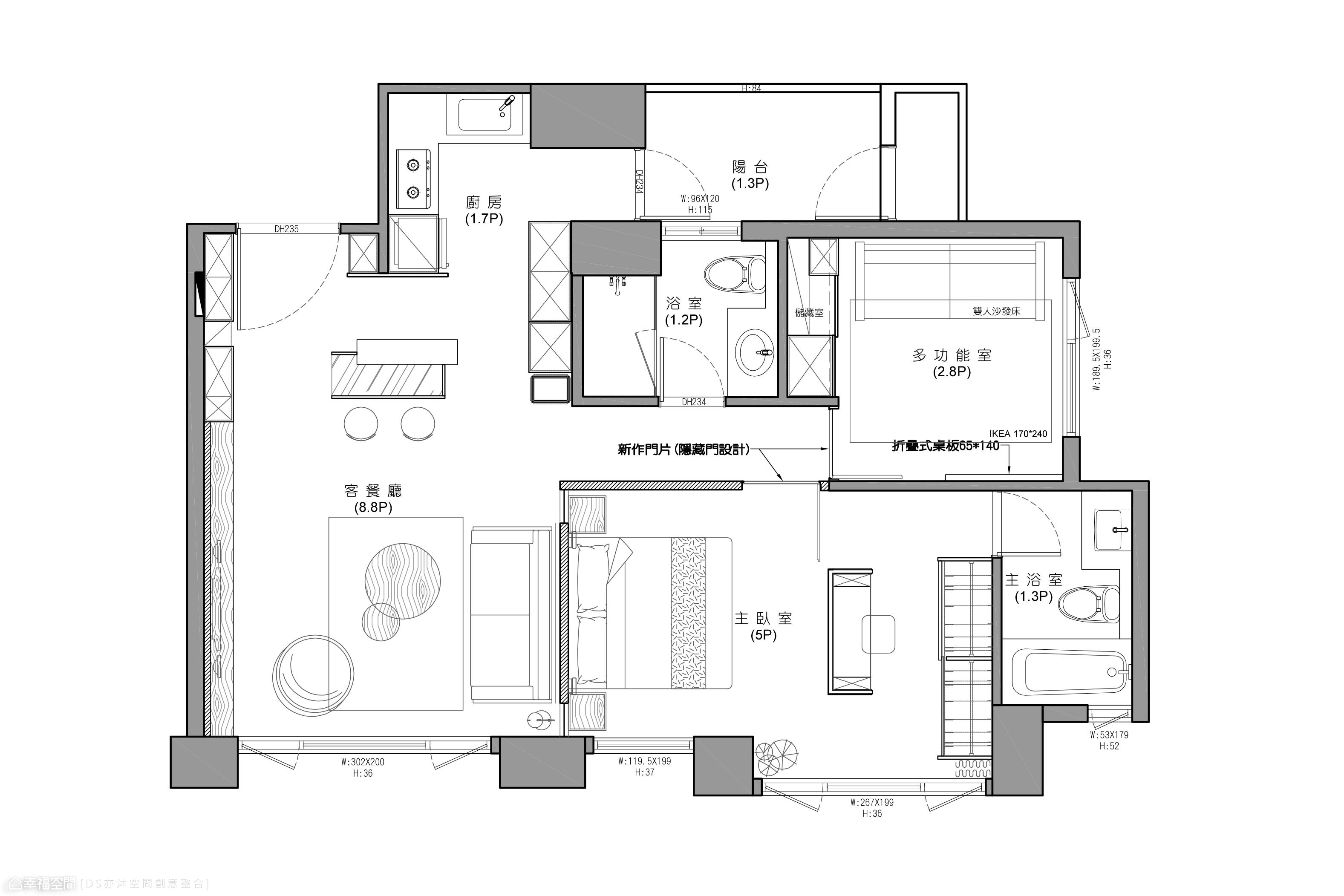

▲▼一般都會有現況平面圖（上）與平面配置圖（下）兩種圖面，即可清楚知道調整的幅度以及事前評估工程的複雜度。（圖片提供／采舍空間設計）
2.天花板圖
簡言之，就是從俯視角度轉而向上仰視，除了基本標示樑位、燈具、空調設備與造型設計外，也會另外以「CH」表示天花板高度、「BH」表示樑下高度、「BW」表示樑體寬度，讓你清楚掌握各空間的實際淨高。
也因此，除了天花板高度尺寸圖外，也會有天花板設備圖、燈具配置／開關迴路圖與開關插座配置圖，從圖面即可得知各燈具的聯動關係，以及空調機位，若有配置全熱交換器，也會再另外提供配置圖。
3.立面圖
櫃子的立面圖，所呈現的資訊就比較多了，立面圖是由櫃子正前方平視的角度繪製，圖上應清楚標示各尺寸、材質、造型設計等資訊。立面圖上，不能只畫出櫃子本身，也要同時畫出天花板以及地板，這樣屋主才能從圖面得知，櫃子是完全做滿連接天地，還是有其他因素考量，保留櫃子上方或下方多少空間。

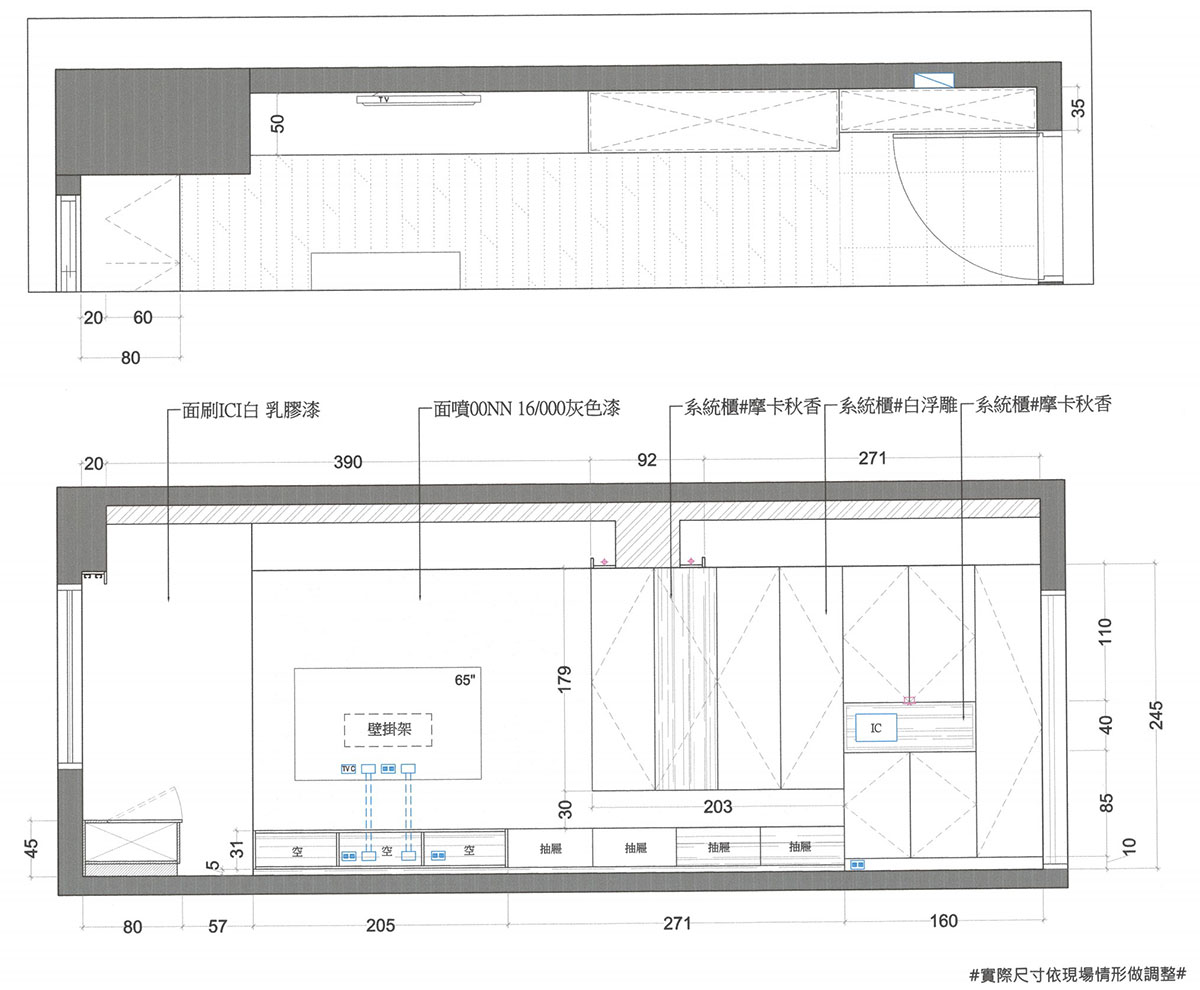

▲立面圖會詳細標註各項尺寸、材料與造型樣式等，完整傳達實際的設計概念，大幅減少溝通時的誤差。（圖片提供／幸福空間）
4.剖立面圖
因應各種需求而生的櫃子，內部分割及配置當然都不同，內部詳圖、剖面圖，就是用來確認櫃內規劃是否符合屋主需求，像是內部層板數量、距離，還有抽屜組數、尺寸、其他五金配件等等，都將在這些圖面中完整呈現。

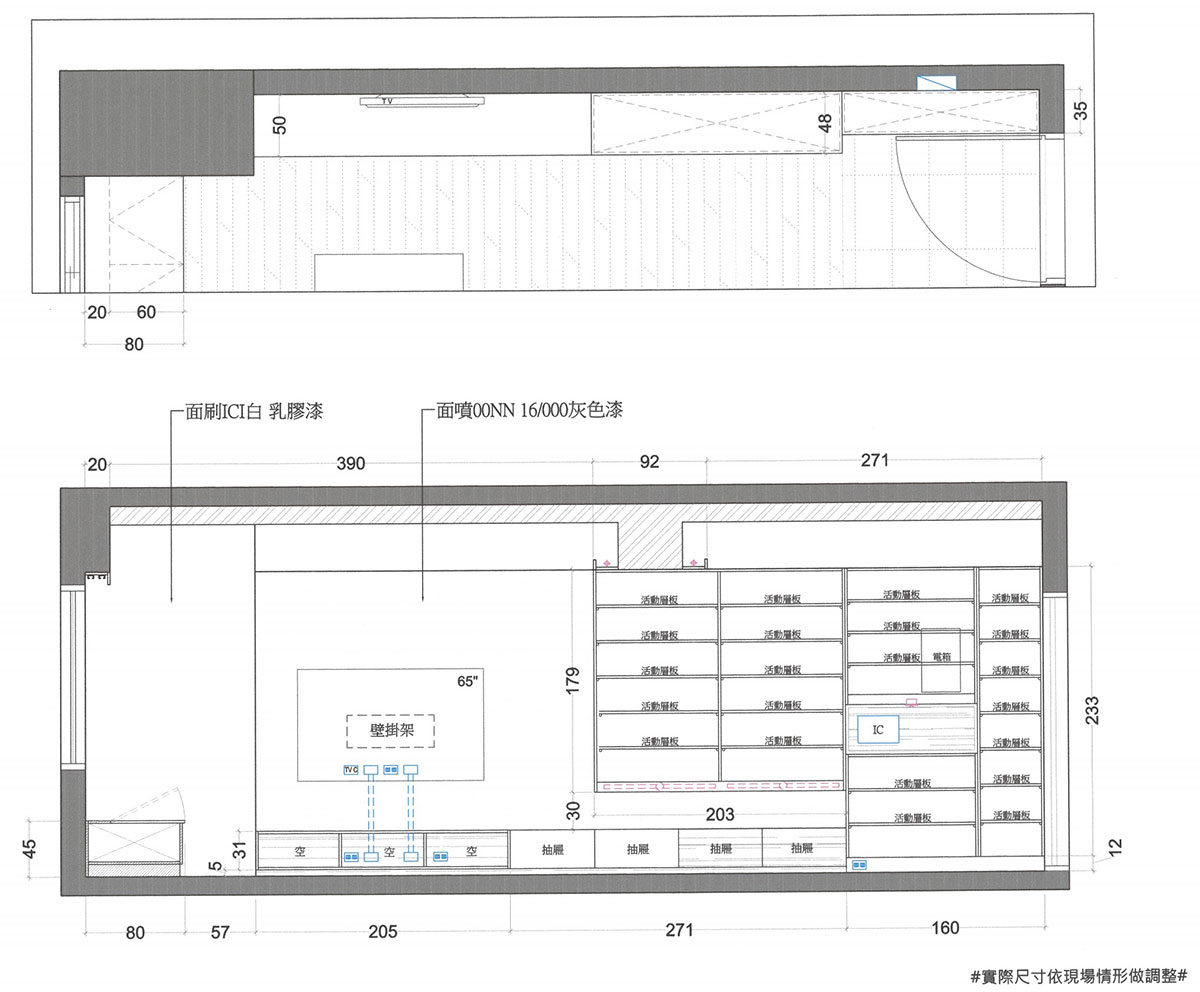

▲將各物件直接剖開繪製，使內部配置詳實呈現。（圖片提供／幸福空間）
5.施工圖與施工大樣圖
顧名思義，明確標示出各部位詳細的材料規格、精準尺寸與接口位置等具體做法，屋主可利用這份完整的施工設計圖，作具體的溝通與修改，定案前務必確認自己的需求是否與圖面相符，不懂的地方更要馬上提出詢問。而施工過程，師傅會根據圖面進行施作，無論在中途監工或階段驗收，屋主就能按照圖面驗收確認，避免口頭溝通容易產生認知落差與糾紛。
拿到平面圖先看什麼？
平面圖不是單純看格局配置就好！《樂居》在「《新手買房的八堂課》第四堂 格局圖/平面圖怎麼看？」一文指出，大家買房子時一定都會想挑選適合自己的房型，但如果像是首購族要買預售屋的話，看不到它蓋完的樣子就只能憑空幻想，這時候看得懂格局圖跟平面圖就很重要了，瞭解了這些眉眉角角，才可以避免自己被牽著鼻子走！以下5點即是基本注意事項：
Point1. 確認座向

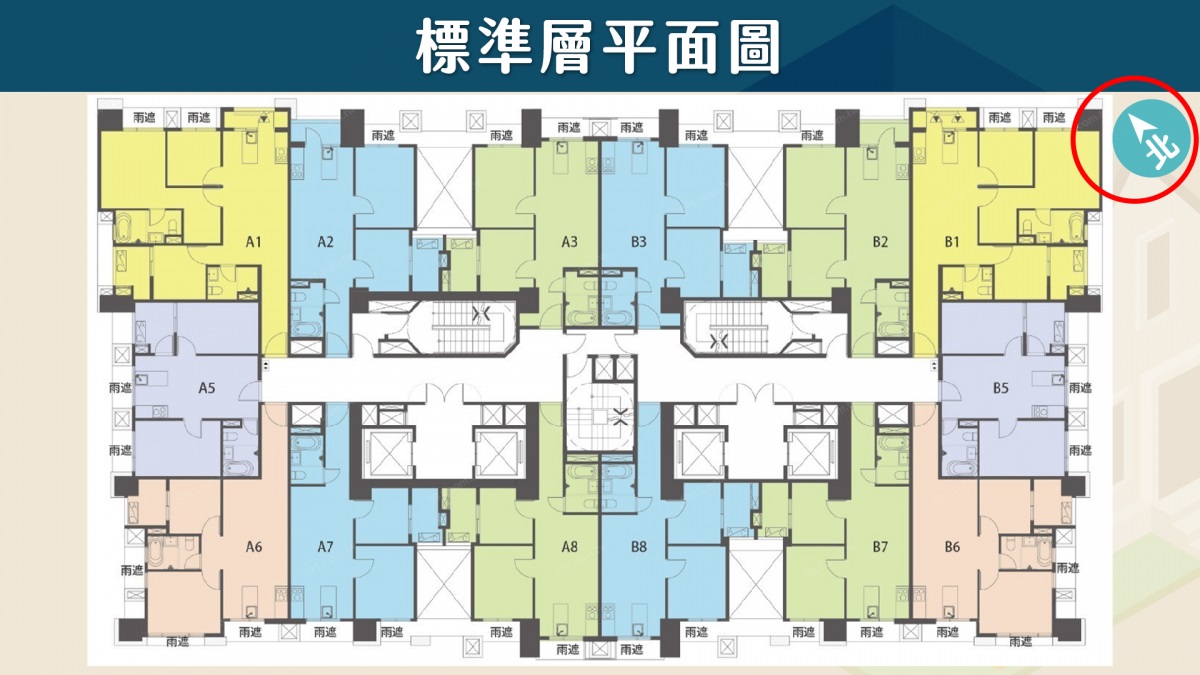

拿到格局圖的第一件事，當然要先找出圖上的方位是朝北或朝南，一般格局圖都會清楚的標示出指南針，以下圖來說便是在右上角放上了指北的箭頭，讓閱讀的人能快速辨認出格局圖方位。
（圖片提供／樂居）
房子朝向方位的重點
・朝南：在冬天會比較溫暖，房屋價格最高。
・朝北：在淡水、新竹等風較大的區域會相對寒冷。
・朝西：在較熱的地區會造成「西曬」的問題，但是廁所或陽台朝西則是不錯的。
・朝東：早上光線較強。
Point2. 電梯及戶數
電梯及當層的戶數不外乎是現代人購屋時看中的一大重點，不同的配置方式，也會造成居住舒適度及服務水準的差異。
1.一層幾戶較合適？
一般人最多能接受4-6戶，超過6戶就得看建商是否有做特別的間隔設計來避免各戶擠在一起。

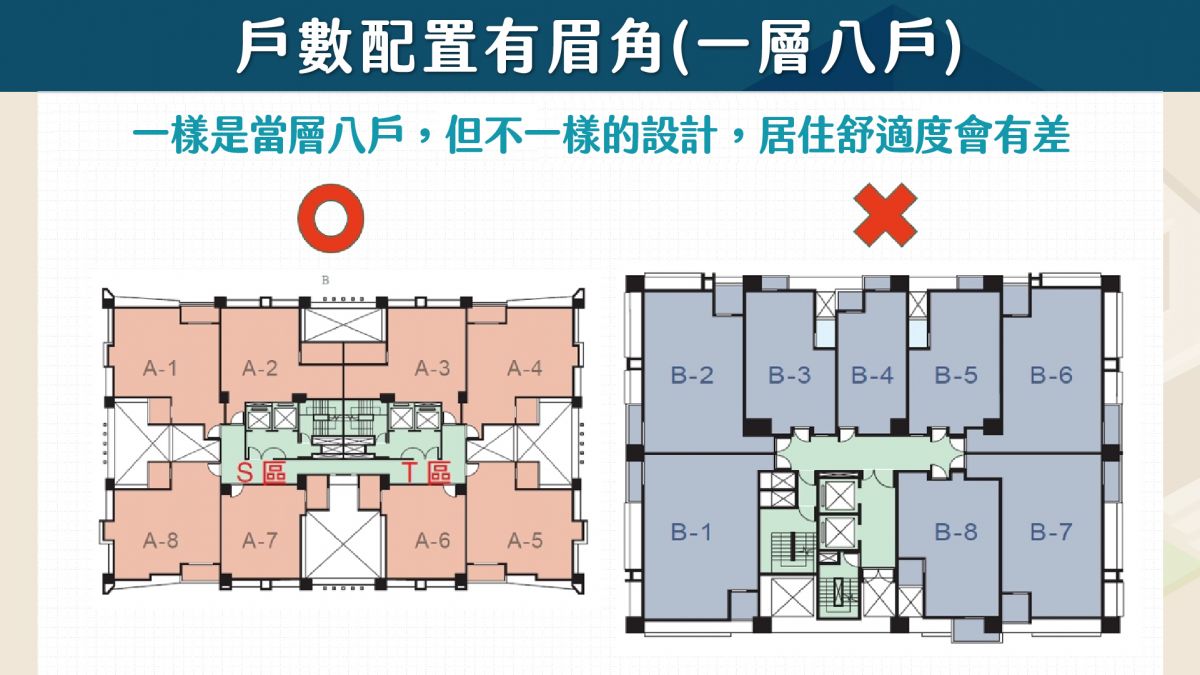

以下面這張的左圖來說，S區及T區各有配置電梯，因此會讓住戶感覺從一層八戶變成只有四戶而已，但如果右邊這張圖，電梯設置的位置會讓整層樓的住戶感覺都擠在一起，走動聲音也會影響到彼此，較不便利。
（圖片提供／樂居）
2.當層有幾戶、配上幾支電梯更是重點！
・18層樓以下：三戶至少要有一支以上電梯服務。
・18層樓以上：等候時間較久，應兩戶配一支電梯。
Point3. 樑柱位置
・避免房間壓樑：樑柱＝橫的樑＋直的柱
拿到平面圖之後要做的事有兩件：

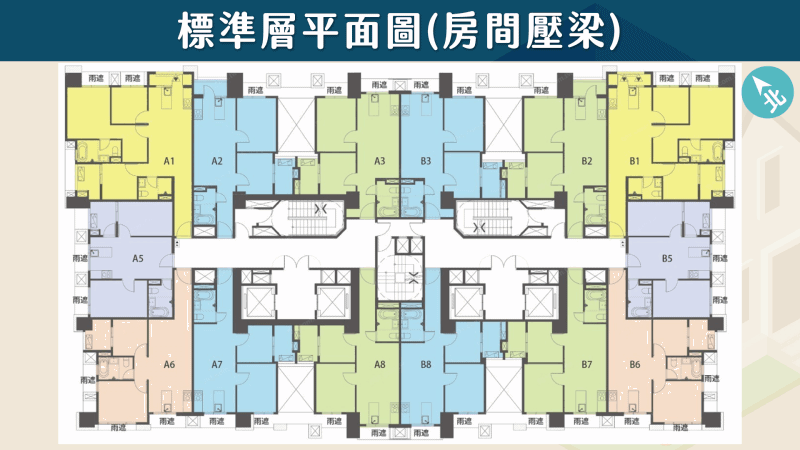

（圖片提供／樂居）
1.將圖上黑方塊連起來：
能看出整個樑柱經過的位置，雖說樑柱問題可透過後續裝修解決，但一開始便先選擇沒有樑柱經過的戶數還是比較好。
（圖片提供／樂居）
2.找出壓樑的房屋：

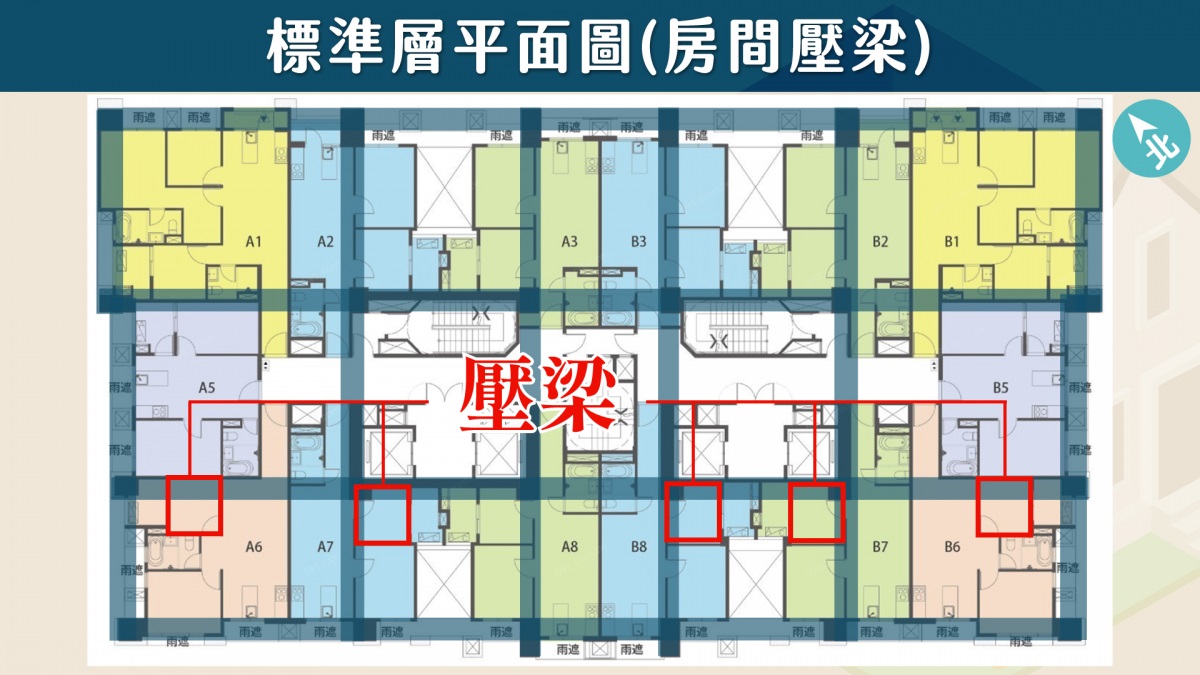

圖中紅色標記便是房間有壓樑情況產生，那就必須實際去了解它的尺寸，以免之後放置家具時出現問題。

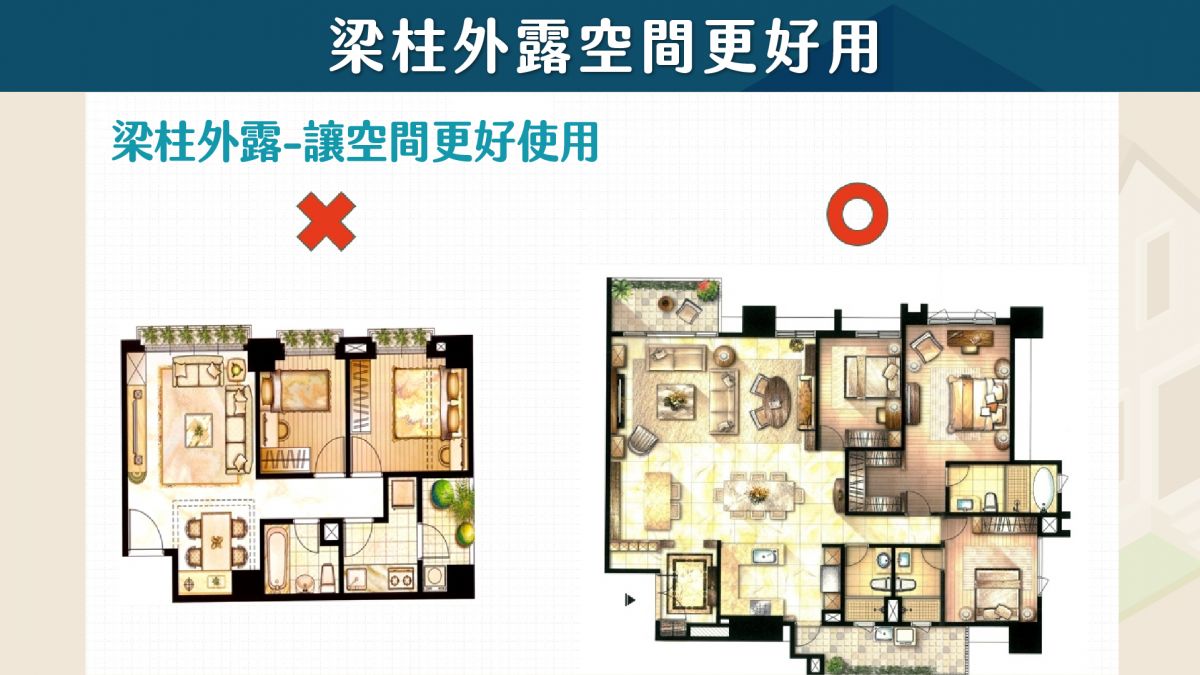

再來柱的部分需注意位置是在室外或室內，看平面圖時優先選擇樑柱都在外面的房間是比較好的。樑柱在室內會佔用空間，也會計算到坪數；反之，樑柱如果在室外則能節省室內空間，讓格局更方正。
（圖片提供／樂居）
Point4. 比例尺的意義
比例尺攸關圖的單位基礎，大致可分為兩種，50坪內大多選擇1:50；50坪以上則為1:100，單位為公分，也就是說紙上1公分，代表實際距離50公分或100公分，方便屋主去對應想像未來實際屋內的空間距離。

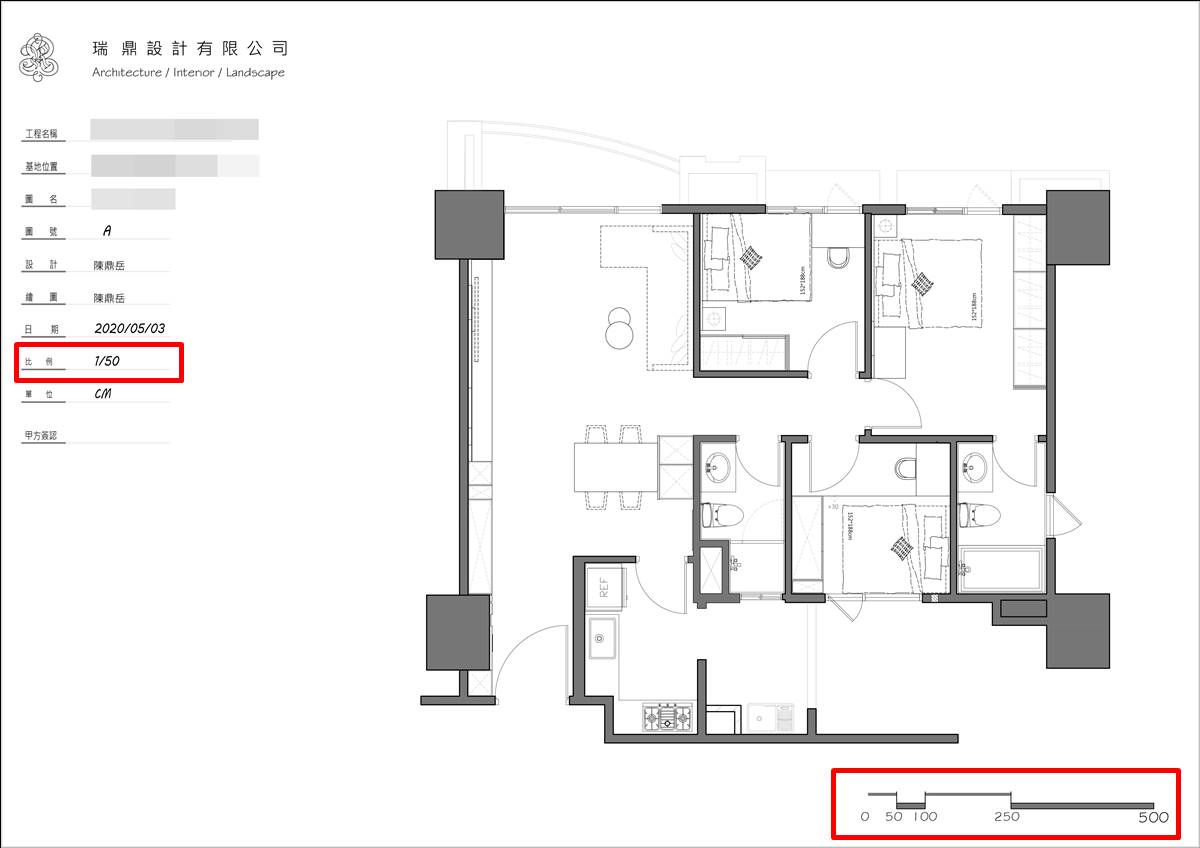

▲平面圖上皆會有比例尺標示，方便業主正確評判空間感。（圖片提供／瑞鼎設計）
Point5. 確認空間格局
當拿到平面圖時，首先確認大門入口的位置，以入口為中心對準自己，大門方向的圖示為一個1/4圓，有時候還會加上箭頭作辨識。接下來就可以從大門開始順著動線來確認格局配置，例如3房2廳2衛，代表有3間房、客廳、餐廳、2間衛浴，如果有額外的空間也可以另外註明：如更衣室、陽台、多功能室等。
平面圖常見圖例？
平面圖只看得懂家具配置，剩下都有看沒有懂？其實只要掌握基本圖例，就能輕鬆讀懂各項資訊，讓你與設計師溝通無礙，也能精準掌握所有的材質用料，以下4個即是常見的圖例：
01.結構圖例
一般來說，平面圖上的粗實線或粗黑線都代表牆壁，並且會以實心、斜線或空白說明牆壁類型，如：實牆、半矮牆或輕隔間等；實心方格代表柱體，若是空心方格並打上X的話，可能是假柱、櫃體或管道間等，可依據該空間類型進行判斷。

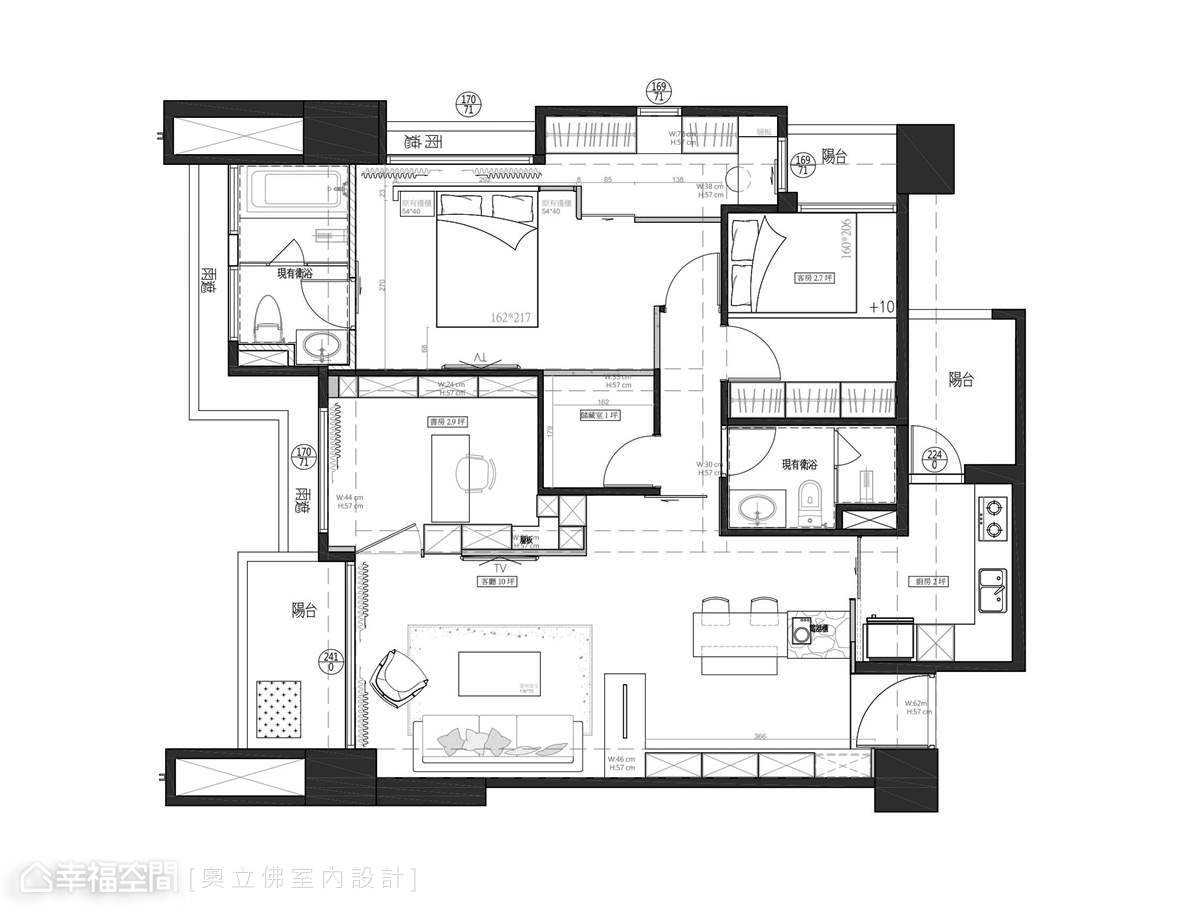

（圖片提供／奧立佛 x 竺居聯合設計）
至於樑體則會沿著柱體以虛線表示，所以也能從柱位找出是否有橫樑貫穿、樑壓床等風水顧忌，而樑、柱與牆關乎到建築結構的安全，通常是不能隨意拆除或變更的，所以在配置時不妨多加留意是否有挪移的情況，確保未來的居住安全。
02.家具、櫥櫃圖例
家具的圖示很容易分辨，基本上依照家具款式外型真實呈現，電視牆就有一電視圖示，雙人床會畫出兩顆枕頭，比較仔細的設計師也會將質材、顏色描繪上去。
衣櫃的呈現方式就想像我們由上往下看到衣物被吊起來後，只看到肩線的樣貌。另外櫃子則會在格子裡畫上X標示，包括客廳電視櫃、書房書櫃、餐廳櫥櫃、臥室衣櫃等。至於其它餐桌、書桌、椅子、床都非常容易辨識，⊕則代表桌燈或立燈。

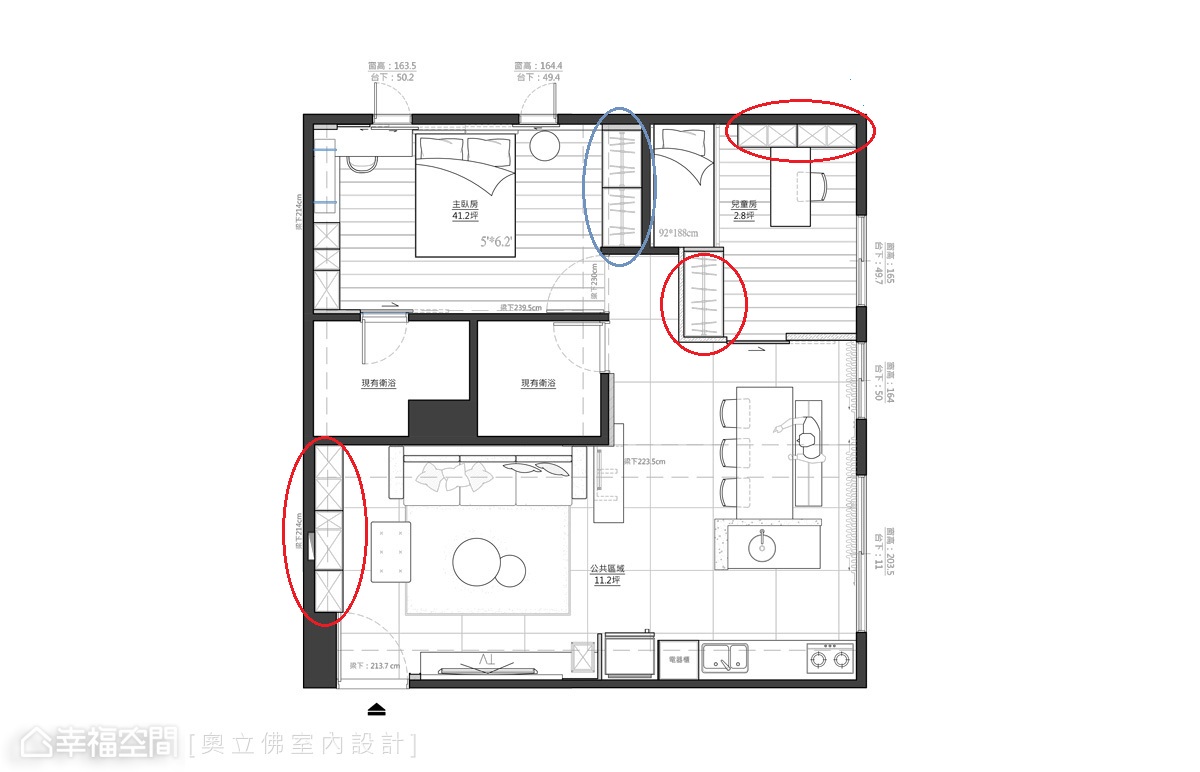

（圖片提供／奧立佛 x 竺居聯合設計）
延伸閱讀：【新手買房的八堂課】第五堂 傢配圖怎麼看？看預售屋的小撇步！
03.門窗圖例
從門窗圖示就可清楚辨別門窗的類型與開啟方向，常見的門通常有推拉門之分，一般常看到的1/4圓即為推門；拉門則會沿著牆壁的外、中、內側畫上門板符號，並以箭頭表示滑動的方向，從圖示即可知道門片數量與安裝形式，除此之外，門簾、捲門、摺疊門、子母門或雙開門，也都有各自代表的圖例。

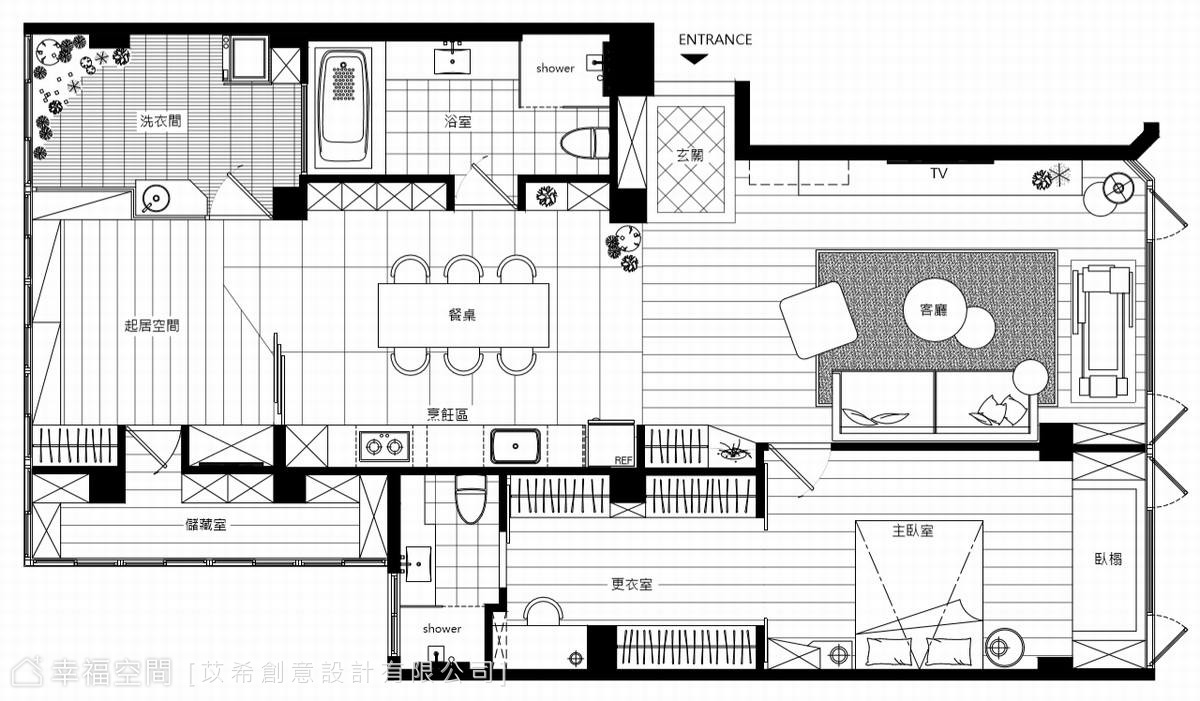

（圖片提供／苡希創意設計有限公司）
若是單純門洞的話，則會直接以一節空心表示，說明該處是可通行；窗戶主要安裝在牆體，所以通常會在牆心以二至數條線表示窗玻璃，若非固定窗則會以豎線與弧線，表示窗戶可開啟以及敞開的方位，一樣可憑靠圖例得知窗戶類型，例如：單開窗、百葉窗、三橫拉窗、四橫拉窗或廣角景觀窗等。
04.地板圖例
地板會依質材繪製，地磚就依尺寸大小的方格狀繪畫，如果是木質地板就會畫上明顯的條紋，地毯則直接以地毯圖形顯示，若有架高地板則會以「＋」表示實際抬升的高度。
（圖片提供／DS亦沐空間創意整合）
NG平面格局有哪些？
看起來方方正正、基本3房2廳2衛的格局似乎也符合需求，但端看這些就足夠了嗎？在《這樣隔間，不後悔》一書中，即指出共有九種常見的NG房子格局，其中以下3種即是容易被忽略的問題，不妨在拿到平面圖時先行檢視查看吧！
NG 01 我家的窗戶不受「風」的歡迎
通風的重點在於對流，而非開越多窗越好。格局設計不光思考人的動線是否順暢，風的動線也很重要。風會尋找最小距離直線前進，它沒辦法像人一樣可以轉身，用同一個開窗就能同時進與出，要創造風的動線必須要同時兩個對外窗，一個做為入口、一個做為出口。其次，風行徑時會選擇最短的直線路線來走，如何判斷平面圖是否有良好通風路徑，可用尺在窗與窗之間拉直線，觀察是否直線有被阻斷的現象。一開始買（蓋）房子時候，盡量選擇三面有窗的房子，以應季節交替時，還是能有迎入不同方向的風。另外用水空間（浴室、廁 所）一定要有對外窗，否則濕氣容易淤積，造成發霉現象，對健康也不好。

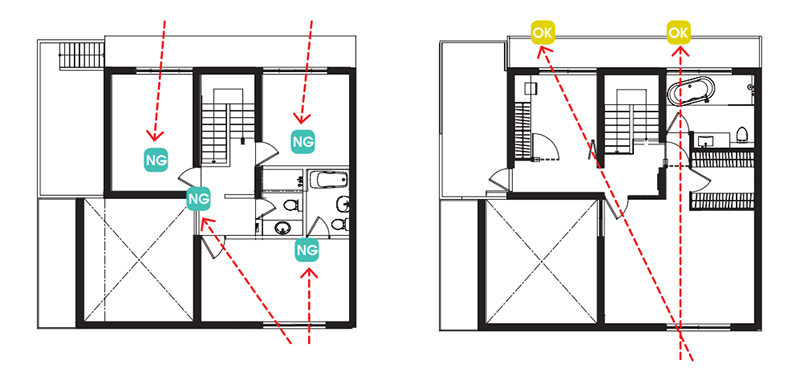

▲原本格局（左）前後窗戶的進風都被牆壁擋住無法對流，調整後的格局（右）只要保持房門開啟，前後窗就能通風對流。（案例提供／六相設計研究室；圖片提供／原點出版）
NG 02「純走道」的面積比房間還大
格局過多分割容易造成兩種狀況，第一是為了溝通每個房間，浪費在走道坪數也會增加，第二是較容易有公共空間採光不足的現象。首先，只要是房間必須有出入口，從一個房間移動到另一個房間必須靠「動線空間」銜接，所謂「動線空間」是指只能做為行走使用，無法再放上家具做其他用途的地帶，當平面的分割越複雜時，損失在動線空間的面積也越多。其次，為何說房間越多越可能造成暗房？舉例來說，平面的對外窗數量有限，當分一杯羹的房間數越多，剩下給客廳的窗就越少，因此客廳便容易感覺陰暗。

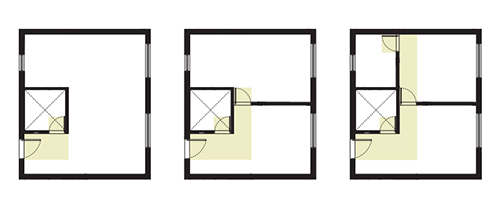

▲黃色為基本必須要的動線空間（要算入門迴旋的區域），可見一個空間從兩個分割到四個，黃色區域明顯增加到一個房間大小。（圖片提供／原點出版）
NG 03 迷宮動線讓生活疲於奔命
動線的討論可分兩種，一是整體平面，二是單一空間。平面上，動線關係如果沒有經過妥善整併或規劃，在一般坪數不大的住家內，容易造成的情況是動線單調無趣，住久了感覺很膩。但如果是遇到合併戶的房子時，直接就著兩戶格局打通來用，壁壘分明的左右空間與切割零碎的房間，往往形成迷宮般的動線，便會引發生活危機！在單一空間的動線，著眼處主要在廚房、衛浴、工作陽台等空間，由於機能設備的排列方式與動線息息相關，設計時必須考慮使用順序，如此一來才能讓家務流暢有效率地進行。

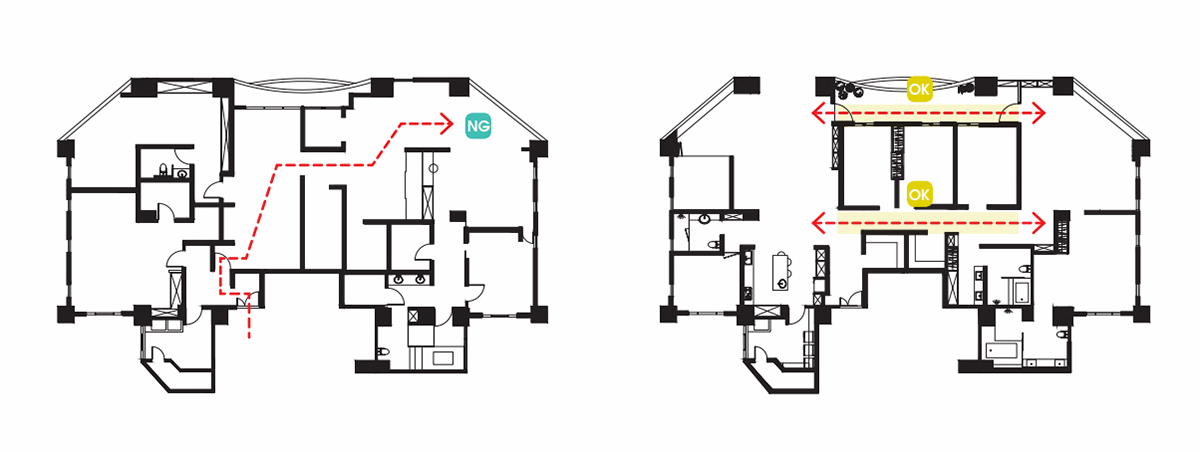

▲合併戶平面的原始格局（左）分割凌亂，造成長又曲折的動線。調整後平面（右）打造兩條貫穿左右的中軸，公共區與臥房也分區使用。（案例提供／匡澤空間設計；圖片提供／原點出版）
彙整編輯：Cynthia
